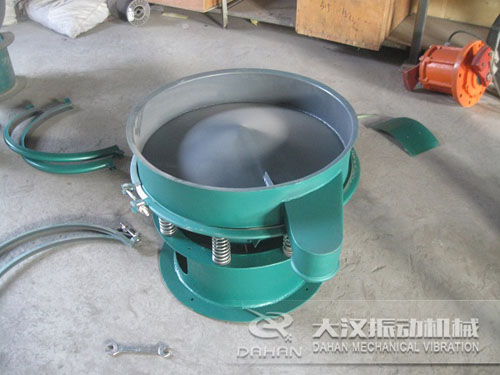

振動篩
振動篩框強度計算的有效辦法是將篩框化為簡單的力學模型,選取坐標,劃分單元,確定外力,利用已有的計算機程序上機進行靜強度有限元計算。在此基礎上設計完成樣機,再進行振動特性測試與動應力測試。后處理出現的問題,修正原結構。如果有條件將動態側試結果輸入計算機進行處理,再進行壽命計算。這樣會縮短新產品的研制周期,更有利于產品的更新換代,增加企業的競爭能力。
根據應力與頻率的關系曲線,從應力曲線可知篩框各機件大多與頻率成二次曲線增加。隨著頻率的增加應力曲線可能出現峰值。支承托梁的應力曲線特別明顯，當頻率即系統的固有頻率時，首先出現一個極大的應力峰值，但其他機件時本不受其影響。其他測點，應力曲線可能出現一個或兩個峰值。這表明此時振動篩的某一階固有頻率與振動頻率一致，使振幅突然增大,以致應力出現峰值。
